Comment fixer un top case sur une moto ?

Vous souhaitez fixer un top case sur votre moto pour transporter vos affaires au quotidien ou partir en voyage ? Du montage du support au verrouillage du coffre sur sa platine, découvrez les étapes à suivre et les vérifications essentielles pour une installation conforme aux recommandations du fabricant.

Que faut-il pour installer un top case sur une moto ?

La fixation d’un top case repose généralement sur trois éléments. Le support arrière se fixe sur les points prévus de la moto et accueille la platine, sur laquelle vient s’accrocher le top case. Son mécanisme de fixation le maintient en place et permet de le retirer lorsqu’il est amovible.

Selon l’équipement, le support et la platine peuvent former un même ensemble. La platine n’est pas systématiquement fournie avec le coffre ou le support : vérifiez le contenu des kits avant de commencer. Retrouvez nos supports et kits de fixation pour bagagerie moto pour préparer votre installation.

Utilisez la visserie, les rondelles et les entretoises prévues dans le kit. Munissez-vous de clés adaptées, d’un tournevis si nécessaire et d’une clé dynamométrique pour respecter les couples de serrage.

Les étapes ci-dessous présentent le principe général du montage. La notice de votre équipement reste la référence pour l’ordre d’assemblage, les couples de serrage et les restrictions d’installation.

Quelles vérifications faire avant le montage ?

Commencez par identifier la marque, le modèle et l’année de votre moto. Deux versions d’un même modèle peuvent nécessiter des supports différents.

Vérifiez ensuite que le support, la platine et le top case sont compatibles entre eux. Le système d’accrochage doit correspondre à celui du coffre : une platine Givi MONOKEY, par exemple, est prévue pour les top cases compatibles avec ce système.

Ne vous fiez pas uniquement à l’apparence des pièces ou à leur marque. Une platine dite « universelle » ne convient pas automatiquement à toutes les configurations.

Votre moto possède déjà un porte-bagages ? Sa présence ne garantit pas qu’il puisse recevoir un coffre. Consultez notre article pour vérifier si votre porte-bagages peut accueillir un top case.

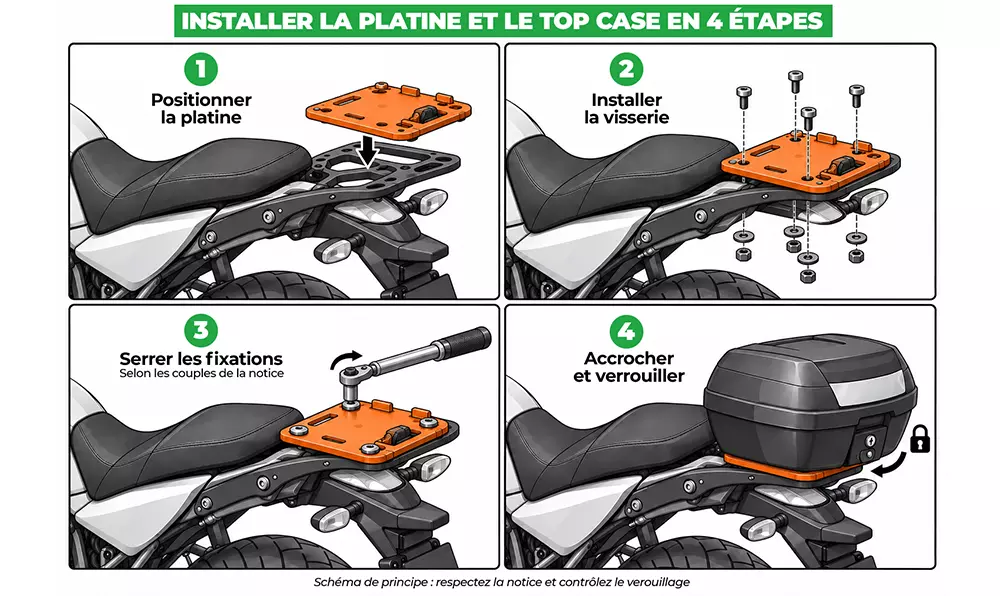

Comment fixer un top case sur une moto en 4 étapes ?

1. Préparer la moto et repérer les points de fixation

Installez la moto sur un sol ferme et plat, avec un dispositif de maintien adapté aux opérations prévues. Elle doit rester stable pendant toute l’installation.

Repérez les points de fixation du support. Selon la moto, vous devrez retirer la selle, certains caches ou des fixations d’origine. Démontez uniquement les éléments indiqués dans la notice et conservez les pièces retirées.

2. Installer un support si nécessaire

Si votre moto dispose déjà d’un support compatible avec la platine choisie, passez directement à l’étape suivante, après avoir vérifié son état, ses fixations et sa charge admissible. Sinon, installez un support adapté à la marque, au modèle et à l’année de votre moto.

Présentez le support sur les emplacements prévus et positionnez la visserie, les rondelles et les entretoises dans l’ordre indiqué par la notice. Vérifiez le sens de chaque pièce.

Lorsque la procédure le prévoit, engagez d’abord toutes les vis sans les serrer complètement pour ajuster la position du support et aligner les fixations.

Si une pièce ne s’aligne pas, ne forcez pas. Vérifiez la référence du kit, son orientation et l’emplacement des entretoises. Une fois l’ensemble correctement positionné, serrez les fixations dans l’ordre et aux couples prescrits.

3. Fixer la platine sur le support

Positionnez la platine sur le support en respectant son orientation et les emplacements de fixation. Installez la visserie fournie dans l’ordre prévu, puis effectuez le serrage aux couples indiqués.

Si plusieurs positions sont autorisées, choisissez celle qui permet d’accrocher le coffre tout en conservant les dégagements nécessaires à l’ouverture de la selle et à l’installation du passager.

4. Accrocher et verrouiller le top case

Présentez le coffre sur la platine et engagez ses points d’accrochage selon le mouvement prévu pour votre système. Actionnez ensuite le mécanisme de fixation et de verrouillage.

Un bruit d’enclenchement ne suffit pas à confirmer que le top case est bien installé. Effectuez le contrôle décrit dans la notice pour vérifier qu’il ne peut pas se désengager sans actionner son mécanisme de retrait.

Contrôlez également la fermeture du couvercle. Le verrouillage du coffre sur la platine et celui du couvercle sont deux fonctions distinctes à vérifier, même lorsqu’elles partagent une serrure.

Quels contrôles effectuer avant de rouler et après les premières utilisations ?

Avant le premier trajet, vérifiez le serrage des fixations, l’accrochage du top case et son verrouillage. Le support et la platine ne doivent présenter aucun jeu anormal. Assurez-vous également que la selle s’ouvre et se ferme correctement, que le passager dispose de suffisamment d’espace et que le coffre ne masque ni l’éclairage ni la plaque d’immatriculation.

Pour le chargement, respectez les limites de charge de la moto, du support, de la platine et du top case. Vérifiez si elles concernent le contenu seul ou comprennent aussi le poids du coffre et de ses accessoires. Répartissez et maintenez vos affaires conformément aux recommandations du fabricant, et respectez les éventuelles restrictions d’utilisation ou de vitesse.

Après les premières utilisations, effectuez les vérifications prévues dans la notice, puis poursuivez les contrôles périodiques. En cas de bruit, de mouvement inhabituel ou de verrouillage incertain, recherchez la cause avant de reprendre la route. Si le doute persiste, faites contrôler le montage par un professionnel.

L’encombrement du coffre peut aussi gêner le passage de la jambe. Retrouvez nos conseils pour monter sur une moto avec un top case.

Quelles erreurs éviter lors de la fixation d’un top case ?

Une entretoise oubliée ou une vis remplacée par un modèle inadapté peut compromettre l’assemblage. Respectez les dimensions et la position des pièces fournies, et utilisez uniquement les points de fixation autorisés. Tout perçage ou toute modification structurelle doit être explicitement prévu par la procédure.

Évitez également de serrer les vis « au maximum » : un serrage excessif peut endommager les pièces. Respectez les couples indiqués dans la notice.

Enfin, ne confondez pas le volume du coffre avec sa charge admissible. Une capacité exprimée en litres indique l’espace de rangement disponible, pas le poids transportable.

Vous cherchez encore votre équipement ? Découvrez notre gamme de top cases moto. Pour comparer les modèles selon vos trajets et vos besoins de rangement, consultez notre guide pour choisir un top case adapté à votre usage.
